انواع سقف بتنی؛ معرفی انواع سقف، مزایا و کاربرد هر کدام
انتخاب سیستم مناسب برای اجرای سقف یکی از مراحل مهم در ساخت هر ساختمان است. نوع سقف علاوه بر تأثیر بر وزن سازه و نحوه انتقال بار، می تواند روی مقدار مصرف بتن، آرماتور، زمان اجرا، هزینه های ساخت و حتی نحوه اجرای تأسیسات اثر بگذارد. سقف های بتنی از سیستم های پرکاربرد در ساختمان سازی هستند و بسته به نوع سازه، دهانه ها، بارگذاری، نقشه سازه و شرایط پروژه در مدل های مختلفی اجرا می شوند. از جمله شناخته شده ترین آن ها می توان به سقف تیرچه بلوک، دال بتنی، سقف وافل، یوبوت و کوبیاکس اشاره کرد.
در این مطلب با مهم ترین انواع سقف بتنی، ویژگی ها، مزایا و محدودیت های هر کدام آشنا می شویم و در ادامه به اهمیت کیفیت بتن و اجرای صحیح بتن ریزی سقف نیز می پردازیم.
انواع سقف بتنی کدام اند؟
مهم ترین سیستم هایی که در پروژه های ساختمانی مورد استفاده قرار می گیرند عبارت اند از:
- سقف تیرچه بلوک
- سقف دال بتنی
- سقف وافل
- سقف یوبوت
- سقف کوبیاکس

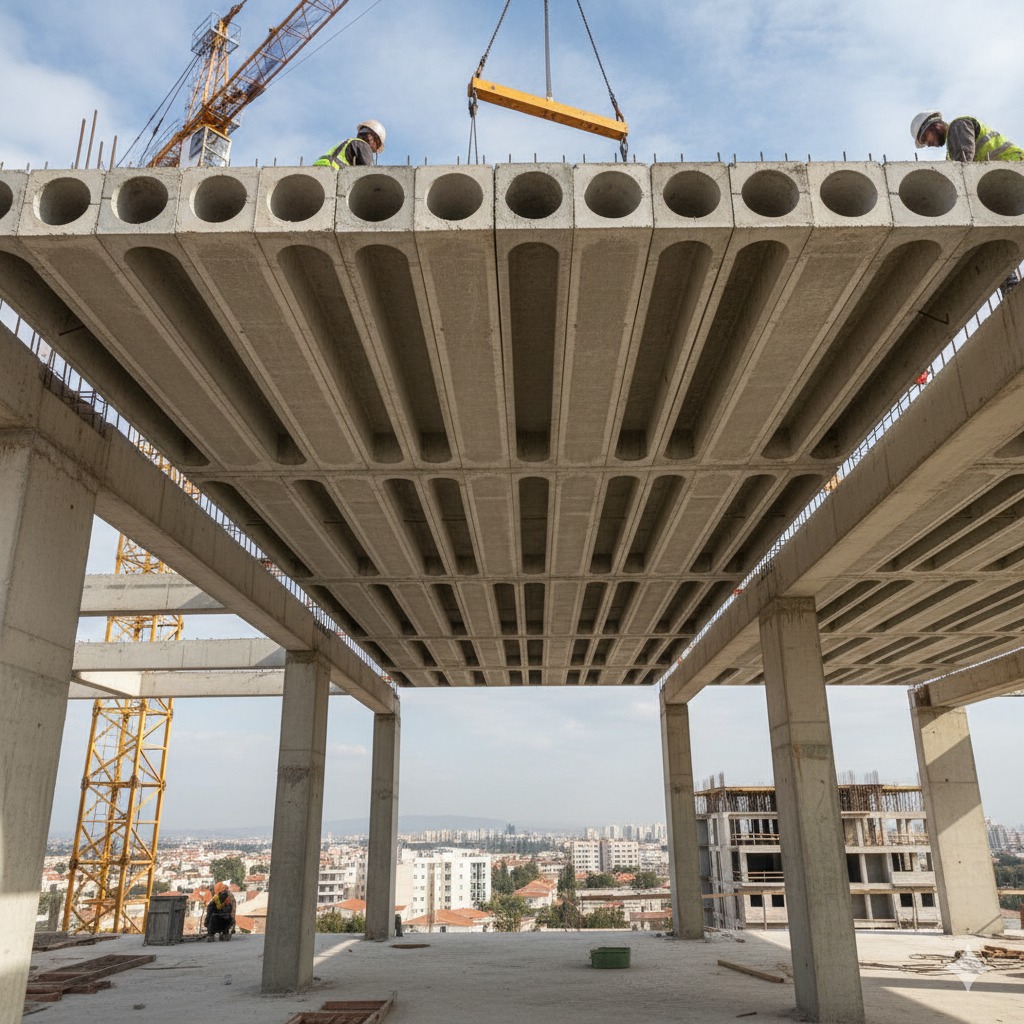

- برخی سیستم های دال و سقف پیش ساخته بتنی
هر یک از این سیستم ها ویژگی ها و شرایط اجرایی متفاوتی دارند.
۱. سقف تیرچه بلوک
سقف تیرچه بلوک یکی از سیستم های رایج در ساختمان سازی است که از تیرچه، بلوک پرکننده، آرماتورهای مورد نیاز و بتن پوششی تشکیل می شود. در این سیستم، بلوک ها بخش قابل توجهی از فضای بین تیرچه ها را پر می کنند و بتن در قسمت های سازه ای و لایه پوششی سقف استفاده می شود. بلوک مورد استفاده می تواند با توجه به سیستم طراحی شده از مصالح مختلفی مانند بلوک سیمانی، سفالی یا پلی استایرن باشد.
مزایای سقف تیرچه بلوک
- اجرای نسبتاً ساده
- دسترسی مناسب به مصالح و نیروی اجرایی
- کاربرد گسترده در ساختمان های مسکونی
- امکان اجرای سریع در پروژه های متعارف
- استفاده از بلوک برای پر کردن فضای بین تیرچه ها
محدودیت های سقف تیرچه بلوک
این سیستم برای تمام پروژه ها مناسب نیست و در دهانه های بزرگ یا پروژه هایی با نیازهای معماری و سازه ای خاص ممکن است سیستم های دیگری مورد بررسی قرار بگیرند. در انتخاب این نوع سقف، کیفیت تیرچه و بلوک، اجرای صحیح آرماتورها، شمع بندی و در نهایت کیفیت بتن ریزی اهمیت زیادی دارد.
۲. سقف دال بتنی
دال بتنی یکی دیگر از انواع سقف بتنی است که در آن یک عضو نسبتاً یکپارچه از بتن و آرماتور ایجاد می شود. دال ها می توانند بر اساس نحوه انتقال بار و شکل طراحی به انواع مختلفی تقسیم شوند. از دال بتنی در پروژه هایی استفاده می شود که نیاز به یک سیستم یکپارچه و مقاوم وجود دارد. دال ها می توانند به شکل یک طرفه یا دوطرفه طراحی شوند و نوع آن ها به شرایط سازه و طراحی مهندسی بستگی دارد.
مزایای دال بتنی
- یکپارچگی مناسب سازه ای
- امکان طراحی برای شرایط مختلف بارگذاری
- قابلیت استفاده در پروژه های متنوع
- امکان ایجاد دهانه های مناسب بر اساس طراحی سازه
در مقابل، دال بتنی توپر می تواند وزن مرده قابل توجهی داشته باشد و مقدار بتن و آرماتور مصرفی آن باید بر اساس نقشه های سازه ای تعیین شود.

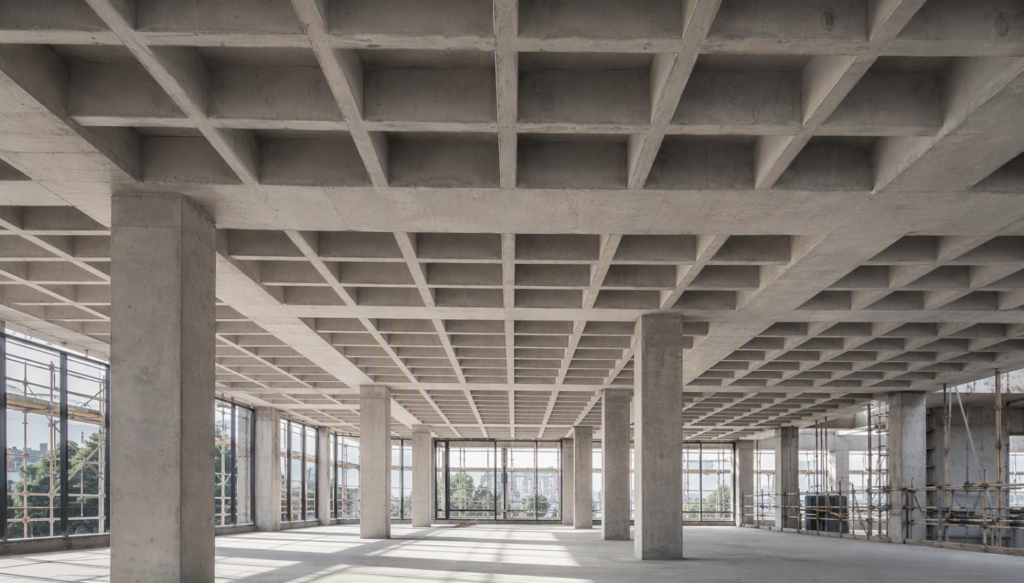

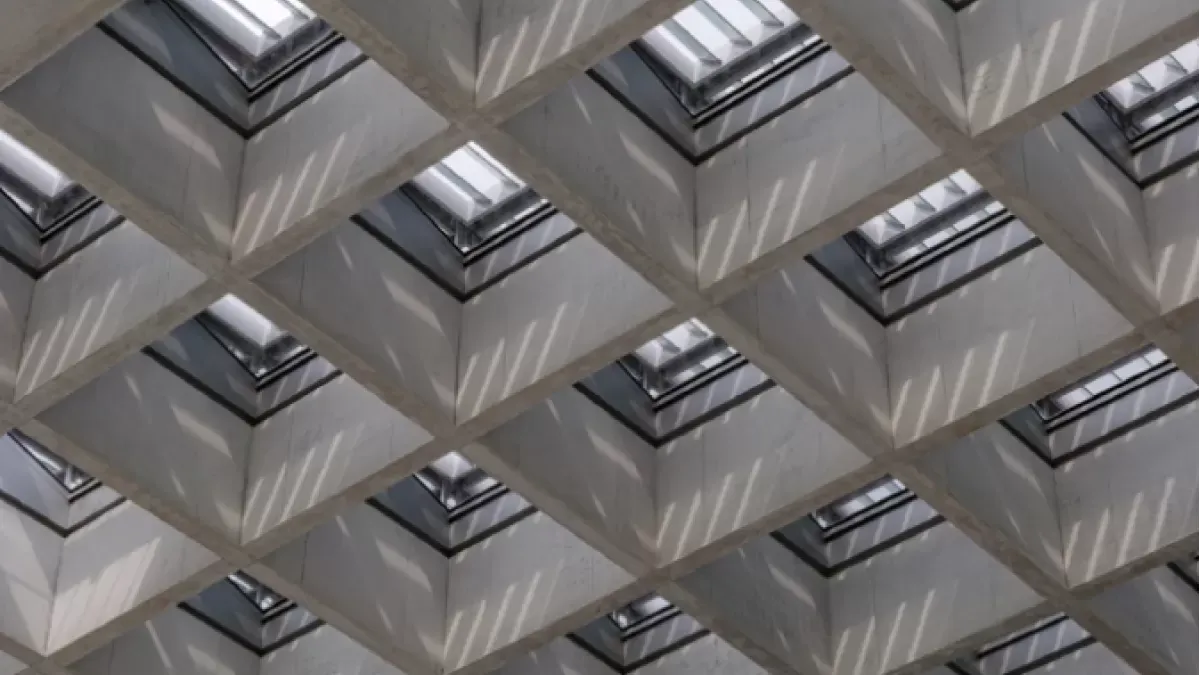

۳. سقف وافل
سقف وافل یا دال مشبک، یکی از انواع سیستم های دال بتنی است که به دلیل شکل شبکه ای زیر سقف شناخته می شود. در این سیستم، قسمت هایی از بتن که نقش سازه ای کمتری دارند حذف شده و یک ساختار مشبک ایجاد می شود. سقف وافل می تواند به صورت یک طرفه یا دوطرفه طراحی شود. یکی از ویژگی های مهم وافل، امکان استفاده در پروژه هایی با دهانه های بزرگ تر و ایجاد فضاهای معماری بازتر است؛ البته انتخاب آن باید بر اساس طراحی سازه انجام شود.
مزایای سقف وافل
- امکان پوشش دهانه های نسبتاً بزرگ
- کاهش بخشی از وزن سقف در مقایسه با دال توپر
- امکان ایجاد فضای معماری متفاوت در زیر سقف
- قابلیت استفاده از قالب های مخصوص
- امکان طراحی یک طرفه یا دوطرفه
معایب سقف وافل
اجرای این سیستم به قالب بندی دقیق و نیروی اجرایی آشنا با روش اجرای وافل نیاز دارد. همچنین کیفیت بتن ریزی، تراکم مناسب بتن و کنترل قالب ها در زمان اجرا اهمیت زیادی دارد. به همین دلیل، صرفاً مقایسه قیمت اولیه مصالح برای انتخاب وافل کافی نیست و باید هزینه و شرایط کل فرآیند اجرا در نظر گرفته شود.
۴. سقف یوبوت
سقف یوبوت یکی از سیستم های دال مجوف است که در آن از قالب های مخصوص برای ایجاد فضاهای خالی در بخش هایی از دال استفاده می شود. هدف از ایجاد این فضاهای خالی، کاهش بتن غیرضروری در بخش هایی از سقف و بهینه سازی ساختار دال است. این سیستم در پروژه هایی با نیاز به دهانه های بزرگ تر یا طراحی معماری خاص مورد بررسی قرار می گیرد.
اجرای صحیح قالب ها، آرماتوربندی و بتن ریزی در سقف یوبوت اهمیت زیادی دارد و جزئیات آن باید مطابق نقشه اجرایی پروژه باشد.
۵. سقف کوبیاکس
کوبیاکس نیز در گروه سیستم های دال مجوف قرار می گیرد. در این روش با ایجاد فضاهای خالی در قسمت هایی از دال، تلاش می شود وزن مرده سقف کاهش پیدا کند، در حالی که عملکرد سازه ای مورد نیاز حفظ شود. این نوع سقف بیشتر در پروژه هایی مطرح می شود که کاهش وزن دال و ایجاد دهانه های بزرگ تر از اهداف طراحی است.
البته استفاده از سیستم های خاصی مانند یوبوت و کوبیاکس به شرایط پروژه و طراحی سازه بستگی دارد و نمی توان یک سیستم را برای همه ساختمان ها مناسب دانست.
مقایسه انواع سقف بتنی
| نوع سقف | ویژگی اصلی | کاربرد معمول |
| تیرچه بلوک | اجرای متداول و ساختار نسبتاً ساده | ساختمان های مسکونی و پروژه های متعارف |
| دال بتنی | یکپارچگی و انعطاف در طراحی | پروژه های مختلف ساختمانی |
| وافل | ساختار مشبک و مناسب برای دهانه های بزرگ تر | پروژه های خاص و فضاهای با دهانه بیشتر |
| یوبوت | دال مجوف با قالب های مخصوص | پروژه های نیازمند کاهش وزن دال |
| کوبیاکس | ایجاد فضای خالی در دال | پروژه های خاص با نیازهای سازه ای مشخص |
این جدول تنها یک مقایسه کلی است. انتخاب نهایی سیستم سقف باید بر اساس محاسبات سازه و شرایط واقعی پروژه انجام شود.
نقش بلوک در سقف تیرچه بلوک
در سقف تیرچه بلوک، انتخاب بلوک مناسب نیز اهمیت دارد. نوع بلوک می تواند روی وزن سقف، نحوه اجرا و برخی ویژگی های عملکردی آن تأثیر داشته باشد. اگر پروژه شما به بلوک سیمانی یا سایر محصولات بتنی نیاز دارد، بررسی کیفیت تولید و ابعاد واقعی محصول اهمیت دارد. برای همین، در هنگام جست وجوی بلوک بتنی در کرج بهتر است مشخصات فنی، ابعاد، وزن و کاربرد محصول را متناسب با نقشه و نیاز پروژه بررسی کنید.
بلوک نباید صرفاً بر اساس قیمت انتخاب شود؛ زیرا کیفیت و مشخصات محصول باید با سیستم سقف و الزامات اجرایی پروژه هماهنگ باشد.
برای انتخاب سقف بتنی به چه عواملی توجه کنیم؟
انتخاب سقف مناسب صرفاً بر اساس اینکه یک سیستم «مدرن تر» یا «ارزان تر» است انجام نمی شود. چند عامل مهم باید هم زمان بررسی شوند:
۱. نوع ساختمان
کاربری ساختمان، تعداد طبقات و شرایط بهره برداری روی انتخاب سیستم سقف تأثیر دارد.
۲. دهانه ها و طراحی معماری
اگر پروژه دارای دهانه های بزرگ یا پلان خاص باشد، ممکن است برخی سیستم ها نسبت به گزینه های دیگر مناسب تر باشند.
۳. وزن سازه
وزن سقف یکی از پارامترهای مهم در طراحی سازه است و باید در محاسبات مهندسی لحاظ شود.
۴. هزینه اجرا
هزینه فقط شامل قیمت بتن یا بلوک نیست. قالب بندی، آرماتور، نیروی اجرایی، تجهیزات، حمل و زمان اجرا نیز باید در برآورد کلی لحاظ شوند.
۵. دسترسی به مصالح و تجهیزات
در پروژه های شهری مانند کرج، امکان تأمین به موقع بتن، بلوک و تجهیزات بتن ریزی می تواند روی برنامه زمان بندی پروژه تأثیر داشته باشد.
جمع بندی
انواع سقف بتنی شامل سیستم هایی مانند تیرچه بلوک، دال بتنی، وافل، یوبوت و کوبیاکس هستند و هر کدام برای شرایط مشخصی طراحی و اجرا می شوند. سقف تیرچه بلوک به دلیل کاربرد گسترده و اجرای نسبتاً ساده، یکی از گزینه های متداول در پروژه های ساختمانی است؛ در حالی که سیستم هایی مانند وافل، یوبوت و کوبیاکس بیشتر در پروژه هایی با نیازهای خاص سازه ای و معماری مورد بررسی قرار می گیرند. در نهایت، انتخاب سقف مناسب باید بر اساس نقشه سازه، شرایط پروژه و نظر مهندس محاسب انجام شود. پس از انتخاب سیستم نیز کیفیت بتن آماده، بلوک و فرآیند بتن ریزی نقش مهمی در کیفیت اجرای سقف دارد.
اگر پروژه ساختمانی شما در کرج قرار دارد، پیش از سفارش بتن یا مصالح، مشخصات فنی مورد نیاز پروژه، حجم مصالح و زمان بندی اجرای سقف را مشخص کنید تا بتوانید تأمین مصالح و عملیات اجرایی را دقیق تر برنامه ریزی کنید.
سوالات متداول درباره انواع سقف بتنی
کدام سقف بتنی برای ساختمان مناسب تر است؟
هیچ نوع سقفی را نمی توان برای تمام ساختمان ها بهترین گزینه دانست. انتخاب سیستم سقف به عواملی مانند نوع سازه، دهانه ها، تعداد طبقات، بارگذاری، نقشه معماری و شرایط اجرایی بستگی دارد.
سقف تیرچه بلوک بهتر است یا وافل؟
تیرچه بلوک و وافل دو سیستم متفاوت هستند و کاربرد یکسانی ندارند. تیرچه بلوک در بسیاری از پروژه های متعارف کاربرد دارد، در حالی که وافل می تواند برای پروژه هایی با دهانه های بزرگ تر و نیازهای معماری خاص مورد بررسی قرار گیرد. انتخاب نهایی باید بر اساس طراحی سازه انجام شود.
آیا برای اجرای سقف به بتن آماده نیاز است؟
در پروژه هایی که حجم بتن ریزی قابل توجه است، استفاده از بتن آماده می تواند تأمین و اجرای بتن را منظم تر کند. نوع و مشخصات بتن باید مطابق مشخصات فنی پروژه تعیین شود.
برای خرید بلوک بتنی در کرج به چه نکاتی توجه کنیم؟
ابعاد، وزن، کیفیت تولید، مشخصات فنی و سازگاری بلوک با سیستم سقف از عوامل مهم هستند. بهتر است بلوک بر اساس نیاز پروژه و مشخصات نقشه انتخاب شود و فقط قیمت معیار تصمیم گیری نباشد.
